标签破损检测, 求处理思路

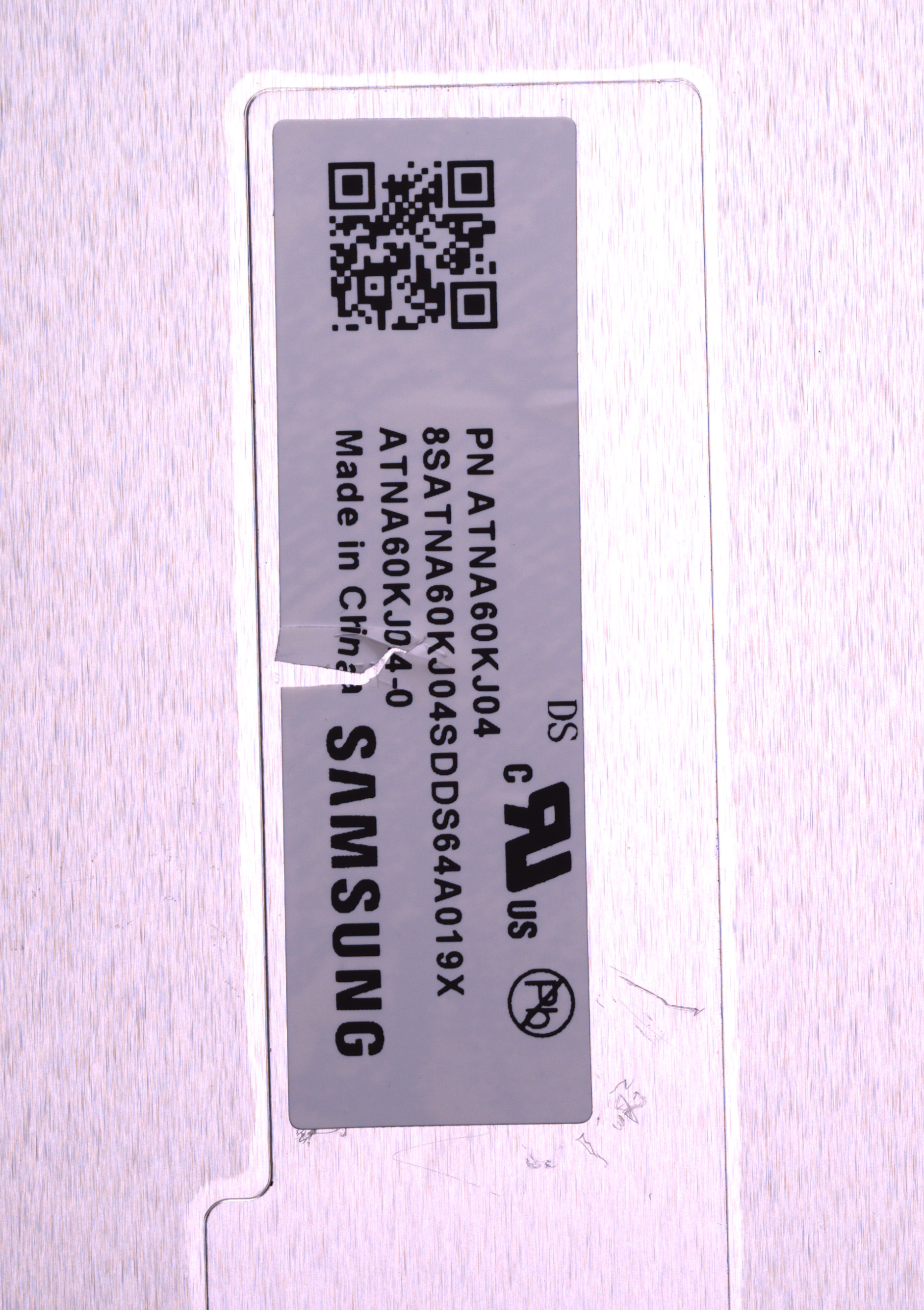

如图中标签粘贴时产生了破损，如何检测出这个破损区域，求大神点化，感谢


原图在这里:
https://pan.baidu.com/s/1NclWhaNPXQ-ms6SHaDbrBQ?pwd=1234 提取码: 1234

先定位对齐，再图像对比不行？参考https://www.51halcon.com/forum.php?mod=viewthread&tid=7960

1. read_image (Image, 'Image.jpg')

2. rgb3_to_gray (Image, Image, Image, ImageGray)

3. threshold (ImageGray, Region, 0, 200)

4. connection (Region, ConnectedRegions)

5. select_shape_std (ConnectedRegions, SelectedRegions, 'max_area', 70)

6. opening_circle (SelectedRegions, RegionOpening, 15)

7. closing_circle (RegionOpening, RegionClosing, 50)

8. reduce_domain (ImageGray, RegionClosing, ImageReduced)

9. threshold (ImageReduced, Region1, 200, 255)

10. connection (Region1, ConnectedRegions1)

11. select_shape (ConnectedRegions1, SelectedRegions1, 'area', 'and', 50, 10000)

复制代码

或者是存一个正常产品的区域，定位仿射再裁剪对比。

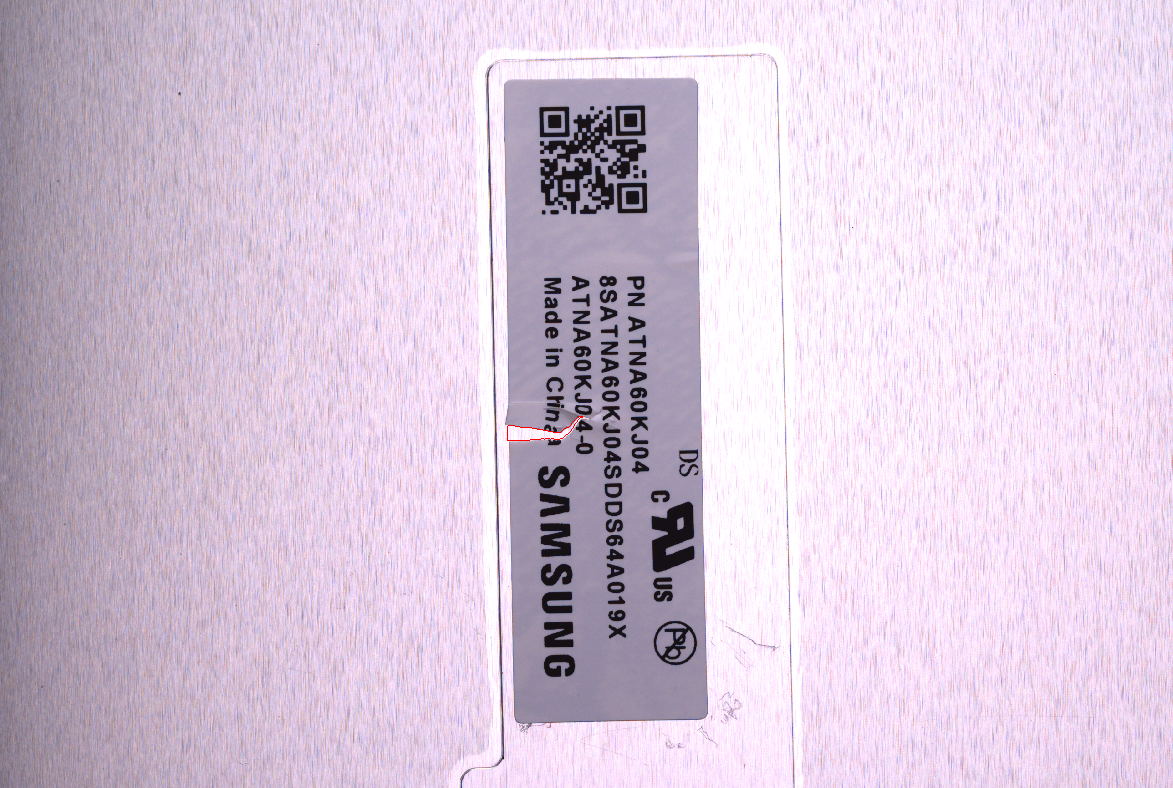

当前测试基本逻辑:

1. read_image (Image, '20260410-102844140_2569_f18_F2109_E13500-G0-P20260410_102844078_N1_BQJC_FCE25090832.png')

2.

3. rgb1_to_gray (Image, GrayImage)

4.

5. *根据ROI裁剪检测区域

6. gen_rectangle1 (ROI_0, 650.051, 1500.04, 3204.07, 3051.56)

7. reduce_domain (GrayImage, ROI_0, ImageReduced)

8.

9. *最大暗区域即标签区域

10. fast_threshold (ImageReduced, Region, 0, 180, 200)

11. closing_rectangle1 (Region, RegionClosing, 1, 25)

12. fill_up (RegionClosing, RegionFillUp)

13. opening_circle (RegionFillUp, RegionOpening, 5.5)

14. closing_circle (RegionOpening, RegionClosing, 5.5)

15. connection (RegionClosing, ConnectedRegions)

16.

17.

18. *标签区域转凸包

19. select_shape_std (ConnectedRegions, SelectedRegions, 'max_area', 70)

20. shape_trans (SelectedRegions, LabelRegion, 'convex')

21. reduce_domain (ImageReduced, LabelRegion, ImageReduced1)

22.

23. *取油墨区域

24. binary_threshold (ImageReduced1, Region1, 'max_separability', 'dark', UsedThreshold)

25. dilation_circle (Region1, RegionDilation, 1.5)

26.

27. *无油墨区域

28. difference (SelectedRegions, RegionDilation, RegionDifference)

29. gray_features (RegionDifference, ImageReduced1, 'median', Value)

30.

31. *填充油墨区

32. paint_region (RegionDilation, ImageReduced1, ImageResult, Value, 'fill')

33.

34. *阈值分割

35. region_features (LabelRegion, 'height', Value)

36. mean_image (ImageResult, ImageMean, 3, 0.5*Value)

37. dyn_threshold (ImageResult, ImageMean, RegionDynThresh, 35, 'light')

38. opening_circle (RegionDynThresh, RegionOpening, 3.5)

39. closing_circle (RegionOpening, RegionClosing, 5.5)

40. connection (RegionClosing, ConnectedRegions)

41.

42. *排除标签两端

43. SideShift := 8

44. region_features (LabelRegion, 'row1', Value1)

45. region_features (LabelRegion, 'row2', Value2)

46. region_features (LabelRegion, 'width', Value3)

47. select_shape (ConnectedRegions, SelectedRegions, ['row1','row2','width'], 'and', [Value1+SideShift,0,0.2*Value3], ['max',Value2-SideShift,'max'])

48.

49.

50. dev_display (Image)

51. dev_display (SelectedRegions)

复制代码

halcon2016 发表于 2026-4-27 11:22
先定位对齐，再图像对比不行？参考https://www.51halcon.com/forum.php?mod=viewthread&tid=7960 ...

感谢，我研究下，图像中的三维码和文字区都是变化的，图像对比不好做吧

freekun139com 发表于 2026-4-30 08:58
当前测试基本逻辑:
read_image (Image, '20260410-102844140_2569_f18_F2109_E13500-G0-P20260410_102844 ...

你这种方法在实际应用中估计很难稳定吧，手动设置的参数太多了，你多传一些破损的图片看看，看有没有一些规律和共性，如果单看这一张，能想到的思路是用samsung做模板匹配，手动设置一个跟标签外框一样的roi做跟随区域，或者直接提取标签外框区域也行，最后在标签外框区域内直接斑点分析检测破损区域，你这图标签区域内，字是黑，背景是灰的，破损区域是白的，直接threshold就能提取破损区域

freekun139com 发表于 2026-4-30 09:01
感谢，我研究下，图像中的三维码和文字区都是变化的，图像对比不好做吧 ...

如果破损区域有可能发生在变化的码区和文字区，那对比确实不合适，如果不是，那可以用roi屏蔽掉变化的区域再对比

预定位到标签使用最小外接矩形，然后整体往里缩一个距离，检测内部有没有高亮的地方
行吗

张操123 发表于 2026-5-15 14:55
预定位到标签使用最小外接矩形，然后整体往里缩一个距离，检测内部有没有高亮的地方
行吗 ...

感觉可以呀
